産品分類：

自潔式排氣水過濾器

關鍵詞：定壓加藥軟化、反滲透超濾、過濾除垢、殺菌滅藻、冷凝水回收裝置

YSG系列自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警、氣水分離以及過濾功能。過濾器自潔能力強，不用經常清洗過濾網。對水系統中的氧化鐵皮、老垢、污泥和空氣等雜質進行有效地排除，以保證水質的清潔。該産品廣泛用于工業冷卻水系統，空調水系統，熱交換水系統，生産生活熱水供應系統，熱水采暖鍋爐水系統等。

産品咨詢

産品介紹與原理

YSG系列自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警、氣水分離以及過濾功能。過濾器自潔能力強，不用經常清洗過濾網。對水系統中的氧化鐵皮、老垢、污泥和空氣等雜質進行有效地排除，以保證水質的清潔。該産品廣泛用于工業冷卻水系統，空調水系統，熱交換水系統，生産生活熱水供應系統，熱水采暖鍋爐水系統等。

工作原理

水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易産生腐蝕和損壞，造成系統使用壽命及效率降低。僅在系統高點設置排氣閥效果不佳，當壓力減少時溶于水中的氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。

自潔式排氣水過濾器利用氣水分離、沉降、過濾等機理，當冷卻水、熱水、冷凍水系統中的水進入自潔式排氣水過濾器時，體積擴大，迅速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在氣水分離裝置上，當形成大氣泡上升至聚氣區後通過自動排氣閥排除。帶有污物的循環水在過濾器中污物随水流沉降，通過氣水分離裝置後污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，隻需要定期開啓排污閥。經過空氣和污物分離，潔淨的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯産生的振動，使得貼附在濾芯外側殘留物脫落，實現自潔。

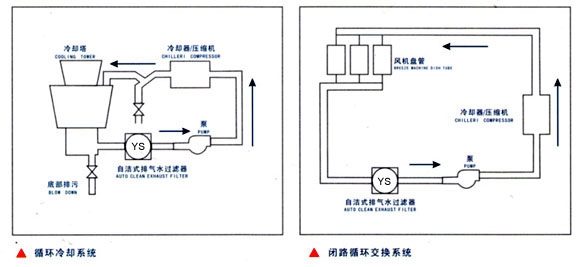

系統組成

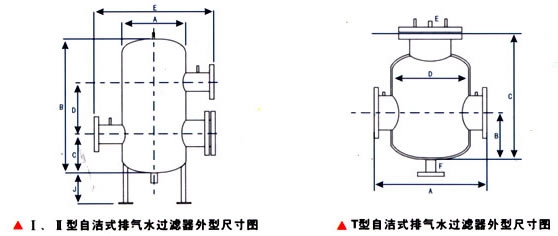

YSG-Ⅰ、Ⅱ自潔式排氣水過濾器參考數據

規格型号	進出口尺寸		A mm	B mm	C mm	D mm	E mm	J mm	流量 T/h	重量 Kg
規格型号	mm	in	A mm	B mm	C mm	D mm	E mm	J mm	流量 T/h	重量 Kg
YSG-3	80	3	325	700	220	260	645	180	18-45	108
YSG-4	100	4	377	785	245	300	698	180	45-70	140
YSG-5	125	5	426	880	265	350	750	200	60-110	175
YSG-6	150	6	500	1030	315	410	825	200	70-158	220
YSG-8	200	8	600	1240	385	480	925	250	158-280	275
YSG-10	250	10	700	1420	435	560	1025	250	280-440	360
YSG-12	300	12	800	1610	485	650	1125	280	440-640	495
YSG-14	350	14	900	1840	540	750	1225	280	640-865	695
YSG-16	400	16	1000	2070	595	850	1425	300	865-1130	760
YSG-18	450	18	1100	2295	660	960	1525	300	1130-1430	945
YSG-20	500	20	1200	2400	740	1080	1625	320	1430-1800	1235
YSG-24	600	24	1300	2600	840	1200	1825	320	1800-3000	1460

YSG-T型自潔式排氣水過濾器參考數據

規格型号	進出口尺寸		A mm	B mm	C mm	D mm	E mm	F mm	流量 T/h	重量 Kg
規格型号	mm	in	A mm	B mm	C mm	D mm	E mm	F mm	流量 T/h	重量 Kg
YSG-3	80	3	460	175	450	273	15	40	15-20	62
YSG-4	100	4	520	210	540	325	15	40	25-35	85
YSG-5	125	5	580	235	620	377	15	40	45-60	114
YSG-6	150	6	640	260	700	426	15	40	60-85	165
YSG-8	200	8	720	300	800	500	15	50	90-130	230
YSG-10	250	10	780	360	1000	500	15	50	150-260	300
YSG-12	300	12	890	440	1250	600	15	50	250-400	360
YSG-14	350	14	1000	460	1350	700	15	50	450-650	440
YSG-16	400	16	1120	515	1500	800	15	50	650-900	510
YSG-18	450	18	1180	560	1600	900	15	65	900-1100	580
YSG-20	500	20	1300	620	1800	1000	15	65	1150-1500	660
YSG-24	600	24	1400	690	2100	1100	15	80	1600-2000	740
